Informationen zur FS2 an den Montierungen Zeiss PaMont II und Astro Physics 600E
Informations about the FS2 with the Zeiss PaMont II and Astro Physics 600E mounts


Sie können die FS2 an der Zeiss PaMont II Montierung oder an der Astro Physics 600E Montierung verwenden. Die beiden Montierungen sind baugleich.
Wegen der relativ großen Getriebe-Untersetzung ist die maximale Schwenk-Geschwindigkeit nur etwa 32-fach (50x bei 30V, 64x bei 40V).
Die in der Montierung eingebaute Original-Elektronik wird entfernt und durch eine Aluminium-Platte ersetzt, in der sich zwei Steckverbinder befinden. Die Kabel von den beiden Schrittmotoren werden direkt an die Steckverbinder angelötet.
Sie brauchen neben der FS2 nur noch passende Anschlusskabel und die neue Aluminium-Platte. Beides können Sie entweder selber machen oder von ASTRO ELECTRONIC beziehen. Auf Wunsch übernehmen wir auch den kompletten Umbau.

Bei der Astro Physics 600E SERVO Montierung besteht die Möglichkeit, die Servo-Motore durch Schrittmotore auszutauschen. Siehe unten.

You can use the FS2 with the Zeiss PaMont II mount or the Astro Physics 600E mount. These two mounts are identical.
Unfortunately the gear reduction ratio is very large with these mounts, and that's why the maximum slewing speed is only about 32x (50x at 30 volts, 64x at 40 volts).
The built-in original electronics is removed and replaced by a new aluminium plate, which contains two connectors.
The wires from the stepper motors are soldered directly to the connectors.
Besides the FS2 you need only suitable cables and the new aluminium plate. Both can be selfmade or you can buy it from ASTRO ELECTRONIC. If desired we can also install the new plate to your mount.

In the Astro Physics 600E SERVO mount, the original DC servo motors can be replaced by stepper motors. Please see below.

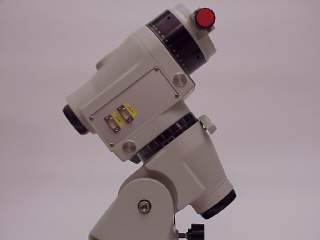

Zeiss PaMont II Montierung, umgebaut für die FS2

An den beiden Steckverbindern werden die Kabel angeschlossen, die zur FS2 gehen.


Zeiss PaMont II Mount, modified for the FS2

The two connectors are for the cables which lead to the FS2.

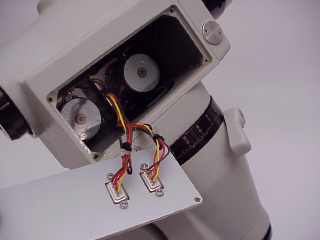

Hier sehen Sie die geöffnete Montierung mit der neuen Aluminiumplatte. Die Kabel von den Schrittmotoren werden direkt an die Steckverbinder angelötet.


Here you see the opened mount with the new aluminium plate. The wires from the stepper motors are soldered directly to the connectors.


ASTRO PHYSICS 600E SERVO Montierung,
umgebaut auf hochwertige Schrittmotore.

Maximale Schwenk-Geschwindigkeit:
 400x bei 12 Volt
 800x bei 30 oder 40 Volt

An den beiden Steckverbindern werden die Kabel angeschlossen, die zur FS2 gehen.
Die FS2 Steuerung kann wahlweise mit oder ohne Encoder verwendet werden.


ASTRO PHYSICS 600E Mount,
the original DC servo motors are replaced by high quality stepper motors.

Maximum slewing speed:
400x at 12 Volts
800x at 30 or 40 Volts

The two connectors are for the cables which lead to the FS2.
The FS2 can be used with or without encoders.

Hier sehen Sie die neu eingebauten Schrittmotore, Typ SECM3 mit 10:1 Vorgetriebe.
Der Motor für die Deklinations-Achse (rechts im Bild) schattet ca. 20% der Fläche des Polsucher-Strahlengangs ab.
ASTRO ELECTRONIC bietet ein Umbau-Kit an, daß folgende Teile enthält:
-- 2 Schrittmotore mit Montageplatten, 10:1 Vorgetrieben und passenden Zahnrädern (mit 48-Pitch Verzahnung!) auf der Abtriebswelle
-- Neue Abdeckplatte aud eloxiertem Aluminium mit 2 Steckverbindern
-- Schrauben und Werkzeuge
-- 2 Kabel zur FS2, bei Bedarf auch Encoder-Kabel

Here you see the new stepper motors, type SECM3 with 10:1 gear.
The motor for the declination axis (the right one in the picture) obstructs about 20% of the polar finder scope light path.
ASTRO ELECTRONIC offers a motor kit which contains the following parts:
-- 2 stepper motors with mounting plates, 10:1 gears and suitable 48 pitch spur gears
-- a new cover plate with 2 connectors, made of anodized aluminium
-- Screws and tools
-- 2 motor cables, and encoder cables if required
