Informationen zur FS2 an der MEADE LXD750 Montierung
Informations about the FS2 with the MEADE LXD750 mount
Sie können die FS2 an der MEADE LXD750 Montierung verwenden. Dafür ist es notwendig, die vorhandenen Motore gegen Schrittmotore auszutauschen.
Für diesen Umbau gibt es zwei Möglichkeiten:
1. Sie schicken die Montierung zu ASTRO ELECTRONIC und wir machen den kompletten Umbau.
2. Sie bekommen von uns die nötigen Teile und machen den Umbau selber. In diesem Fall müssen Sie auch selber das Loch in die RA-Abdeckung schneiden.
You can use the FS2 with the MEADE LXD750 mount. It is required to replace the original motors by stepper motors.
There are two possibilities:
1. You send the mount to ASTRO ELECTRONIC, and we make all required modifications.
2. You get the required parts from us, and you install them yourself. In this case you must also cut the hole in the RA housing yourself.

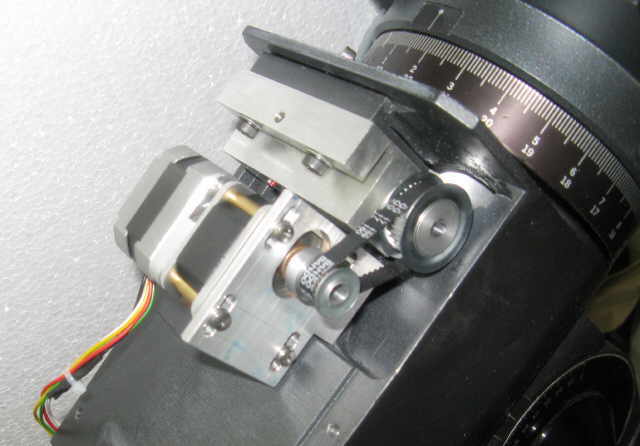

RA Antrieb mit SECM3 Schrittmotor

Der Schrittmotor hat ein 10:1 Vorgetriebe, und die Zahnriemen-Scheiben bewirken eine zusätzliche Untersetzung von 2:1.
Insgesamt ergibt sich mit dem 180-Zähne Schneckenrad eine Untersetzung von 3600:1.

RA drive with SECM3 stepper motor

The stepper motor has a 10:1 gearbox, and the timing wheels make an additional 2:1 reduction.
The total reduction ratio with the 180 teeth worm wheel is 3600:1.

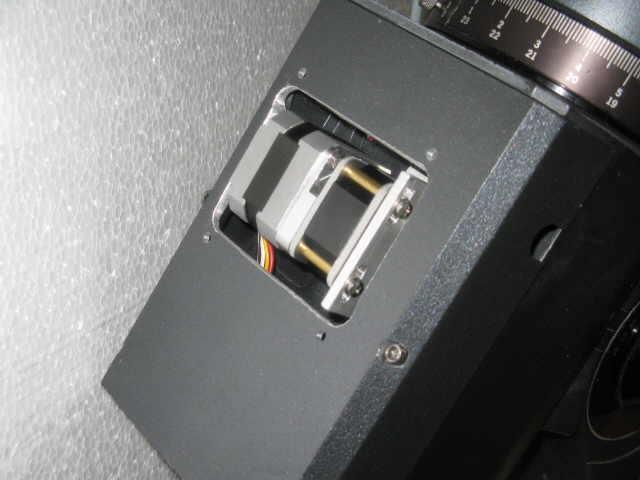

Weil der Motor etwas zu hoch ist, muss ein Loch in die Abdeckung gefräst werden.


Because the motor is a little too high, a hole must be cut into the housing.

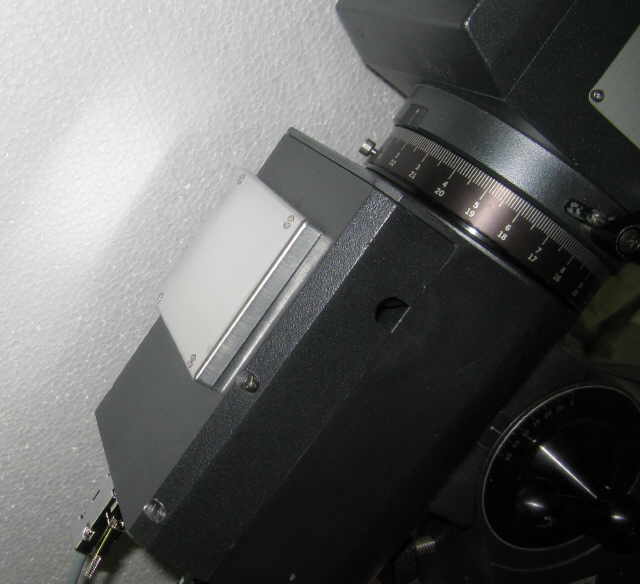

Das Loch wird mit einer Aluminium-Abdeckung verschlossen.



The hole is closed by an Aluminium cover.

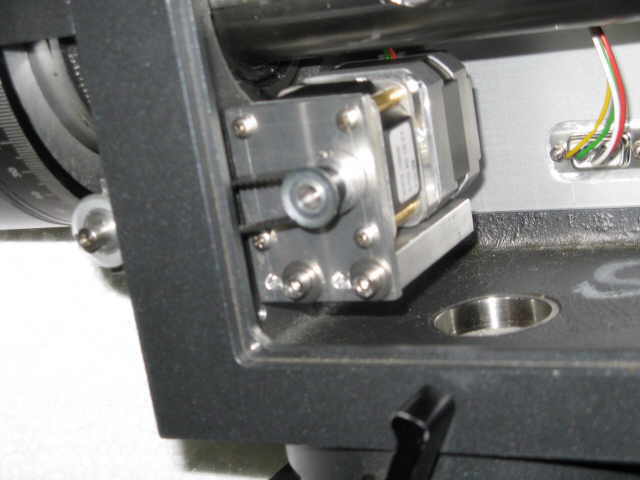

DE Antrieb mit SECM3 Schrittmotor

Der Schrittmotor hat ein 10:1 Vorgetriebe, und die Zahnriemen-Scheiben bewirken eine zusätzliche Untersetzung von 3:2.
Insgesamt ergibt sich mit dem 180-Zähne Schneckenrad eine Untersetzung von 2700:1.

Der Strahlengang für den Polsucher wird nicht abgeschattet.

Beide Seiten des Gehäuses werden mit neuen Aluminium-Platten verschlossen.

DE drive with SECM3 stepper motor

The stepper motor has a 10:1 gearbox, and the timing wheels make an additional 3:2 reduction.
The total reduction ratio with the 180 teeth worm wheel is 2700:1.

The light path of the polar finder is not obstructed.

Both sides of the housing are closed with new Aluminium plates.

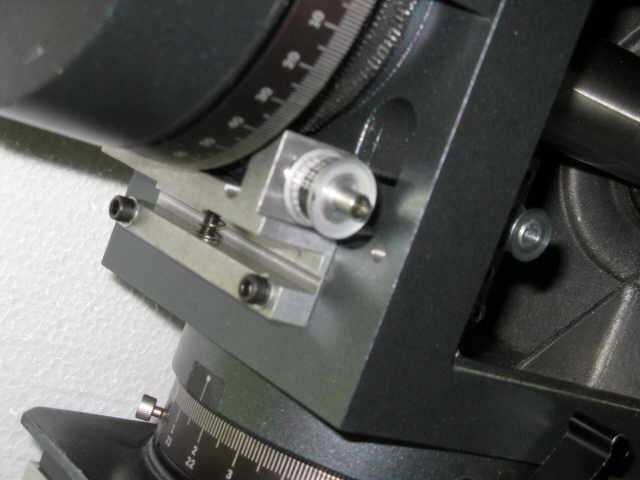

Der DE Antrieb von der anderen Seite gesehen.

The DE drive seen from the other side.

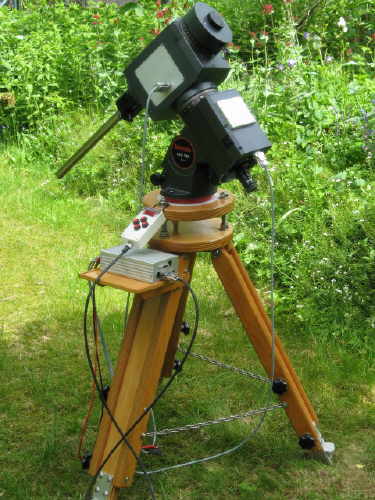

Das ist die umgebaute LXD750 Montierung.
Die maximale Schwenk-Geschwindigkeit hängt davon ab, welche FS2 Version Sie verwenden:

The is the modified LXD750 mount.
The maximum slewing speed depends on the FS2 version:

Betriebsspannung:
Supply voltage:
Schwenkgeschwindigkeit:
Maximum slewing speed:
12V 200x (0.83° / sec)
30V 400x (1.67° / sec)
40V 500x (2.08° / sec)
