Informationen zur FS2 an den Montierungen
Vixen SP(-DX), GP(-DX), GPD2, Bresser/Synta EQ4, EQ5, Celestron CG-5, Celestron ADM, TS Astro 5, Meade LXD55

Informations about the FS2 with the mounts
VIXEN SP(-DX), GP(-DX), GPD2, Bresser/Synta EQ4, EQ5, Celestron CG-5, Celestron ADM, TS Astro 5, Meade LXD55

Sie können die FS2 mit den Original Motoren von Vixen, Bresser oder Celestron verwenden. Leider ist aber die Getriebe-Untersetzung bei diesen Motoren sehr groß, so daß die maximale Schwenk-Geschwindigkeit nur etwa 32-fach ist (50x bei 30V, 64x bei 40V).
Sie brauchen neben der FS2 nur noch passende Anschlusskabel für die Vixen- oder Bresser-Motoren.
Wenn Sie aber Wert darauf legen daß die Montierung schnell schwenken soll, dann müssen Sie bessere Motoren verwenden. Im folgenden werden zwei verschiedene Kit's beschrieben, mit denen Sie auf einfache Weise Ihre Montierung umbauen können.		 You can use the FS2 with the original motors supplied by Vixen , Bresser or Celestron. Unfortunately the gear reduction ratio is very large with these motors, and that's why the maximum slewing speed is only about 32x (50x at 30 volts, 64x at 40 volts).
Besides the FS2 you need only suitable cables for the Vixen or Bresser motors.
If you want faster slewing speed then you need better motors. On this page you'll find two different motor kits with all parts required to modify your mount.

Kit 1: mit SECM3 Motoren     Kit 1: with SECM3 motors
Motor-Set für die Montierungen
Vixen SP, GP(-DX), GPD2, Bresser/Synta EQ4, EQ5, Celestron CG-5, Celestron ADM, TS Astro 5, Meade LXD55

Dieses Set enthält alle benötigten Teile um die Montierung auf bessere Motoren umzubauen:
2 Schrittmotoren SECM3 mit 10:1 Getriebe, mit CNC-gefrästen Alu-Gehäusen
4 Messing-Zahnräder
2 Kabel
2 Innensechskant-Schlüssel zur Montage der Winkel

Motor kit for the mounts
VIXEN SP, GP(-DX), GPD2, Bresser/Synta EQ4, EQ5, Celestron CG-5, Celestron ADM, TS Astro 5, Meade LXD55

This kit contains all parts that are required for modifying a mount with better motors:
2 Stepper motors SECM3 with 10:1 gears, with CNC machined aluminium housings
4 Brass gear wheels
2 Cables
2 Hex keys for installing the motors

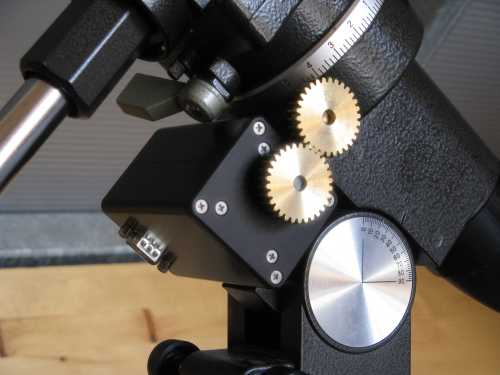

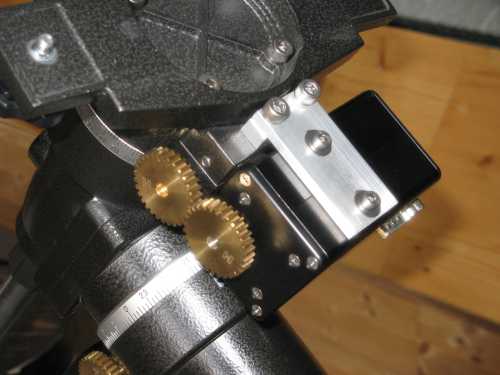

Hier sehen sie den SECM3 Motor an einer Bresser/Synta EQ4 Montierung

Here you see the SECM3 motor at the Bresser/Synta EQ4 mount
Ausser dem Motor-Set benötigen Sie nur noch eine FS2. Die maximale Schwenk-Geschwindigkeit hängt davon ab, welche FS2 Version Sie verwenden:

FS2 Version: Max. Schwenk-Geschwindigkeit
12 Volt 480x = 2°/sec
30 Volt 960x = 4°/sec
Mit 40V Spannungswandler 1200x = 5°/sec

Besides the motor kit you need only a FS2. The maximum slewing speed depends on which FS2 version you use:

FS2 version: max. slewing speed
12 Volts 480x = 2°/sec
30 Volts 960x = 4°/sec
With built-in 40V converter 1200x = 5°/sec

Kit 1A, Sonderausführung für ältere SP- und SP-DX Montierungen:
Kit 1A: Special version for older SP- and SP-DX mounts
Bei manchen älteren SP- oder SP-DX Montierungen befindet sich innerhalb des Polblocks keine 6mm Bohrung, um den RA-Motor festzuschrauben. In diesem Fall wird der RA-Motor mit einem Schwalbenschwanz versehen und mit vier Madenschrauben befestigt.

Dies betrifft aber nicht alle SP- und SP-DX Montierungen, sondern nur einige ältere Modelle davon !


Some older SP- and SP-DX mounts don't have a 6mm bore in the pole block, where the RA motor can be fixed with a M6 screw. In this case the motor is fixed with a dovetail and four small screws.

This doesn't apply to all SP- and SP-DX mounts. It applies only to some older models of these mounts.
Bei diesen älteren SP- oder SP-DX Montierungen ist an der Deklinationsachse auch keine Möglichkeit vorgesehen, den Motor mit einer einzigen M6 Schraube zu befestigen.
In diesem Fall erfolgt die Befestigung mit einer speziellen Platte.

These older SP- and SP-DX mounts also don't have a 6mm bore in the pole block, where the RA motor can be fixed with a M6 screw. In this case the motor is fixed with a special plate.

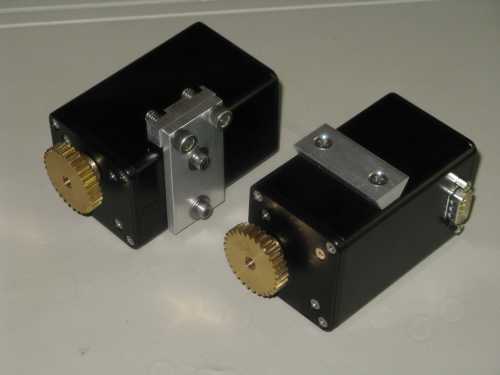

Links: DE Motor mit Befestigungsteil
Rechts: RA Motor mit Schwalbenschwanz

Left: DE motor with mounting plate
Right: RA motor with dovetail


Kit 2: mit ESCAP P530 Motoren     Kit 2: with ESCAP P530 motors
Motor-Set für die Montierungen
Vixen SP, GP(-DX), GPD2, Bresser/Synta EQ4, EQ5, Celestron CG-5, Celestron ADM, TS Astro 5, Meade LXD55

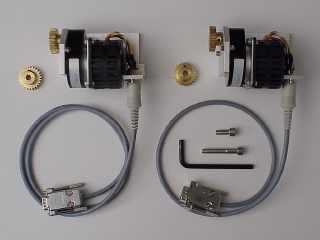

Dieses Set enthält alle benötigten Teile um die Montierung auf bessere Motoren umzubauen:
2 Schrittmotoren ESCAP P530 mit 12:1 Getriebe, mit Montagewinkeln und Kabeln
4 Messing-Zahnräder
2 Innensechskant-Schlüssel zur Montage der Winkel

Motor kit for the mounts
VIXEN SP, GP(-DX), GPD2, Bresser/Synta EQ4, EQ5, Celestron CG-5, Celestron ADM, TS Astro 5, Meade LXD55

This kit contains all parts that are required for modifing a mount with better motors:
2 Stepper motors ESCAP P530 with 12:1 gears, mounting parts and cables
4 Brass gear wheels
2 Hex keys for installing the motors

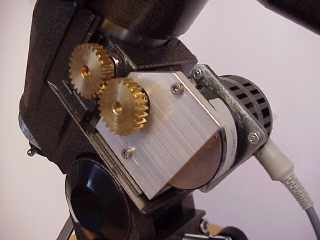

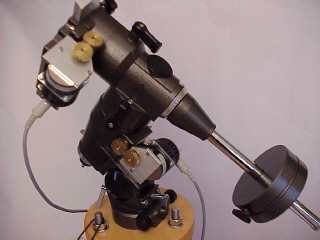

Hier sehen sie den ESCAP Motor P530 mit 12:1 Getriebe an der Bresser EQ4 Montierung

Here you see the ESCAP P530 motor with 12:1 gear at the Bresser EQ4 mount
Ausser dem Motor-Set benötigen Sie nur noch eine FS2. Die maximale Schwenk-Geschwindigkeit hängt davon ab, welche FS2 Version Sie verwenden:

FS2 Version: Max. Schwenk-Geschwindigkeit
12 Volt 480x = 2°/sec
30 Volt 960x = 4°/sec
Mit 40V Spannungswandler 1200x = 5°/sec

Besides the motor kit you need only a FS2. The maximum slewing speed depends on which FS2 version you use:

FS2 version: max. slewing speed
12 Volts 480x = 2°/sec
30 Volts 960x = 4°/sec
With built-in 40V converter 1200x = 5°/sec
