Winkelencoder für die FS2
Angle Encoders for the FS2

Optische Inkremental-Encoder, 5V Betriebsspannung. Wir bieten folgende Versionen an:
Optical incremental encoders, 5 Volts supply. We offer the following versions:

Linien pro Umdrehung
Lines per revolution
Auflösung
Resolution
Durchmesser
Diameter
Wellen-Durchmesser
Shaft diameter
Kugellager
Ball bearings
256 1024 30 mm 6.00 mm nein no
500 2000 30 mm 6.35 mm  1/4" ja yes
1000 4000 56 mm 6.35 mm  1/4" nein no
1024 4096 30 mm 6.35 mm  1/4" ja yes
1024 neu 4096 30 mm 6.35 mm  1/4" nein no
1024 4096 56 mm 6.00 mm nein no
2000 8000 56 mm 6.35 mm  1/4" nein no
2048 8192 56 mm 6.35 mm  1/4" nein no
2500 10000 56 mm 6.35 mm  1/4" nein no
2500 10000 56 mm 6.35 mm  1/4" ja yes

Die Version mit Kugellagern ist zu empfehlen wenn der Encoder über ein Reibrad angetrieben wird. Drehmoment mit Gleitlager: 0.005 Nm, Drehmoment mit Kugellager: 0.0005 Nm
We recommend the ball bearing version if the encoder is driven by a friction wheel.
Torque with normal bearing: 0.005 Nm, torque with ball bearing: 0.0005 Nm

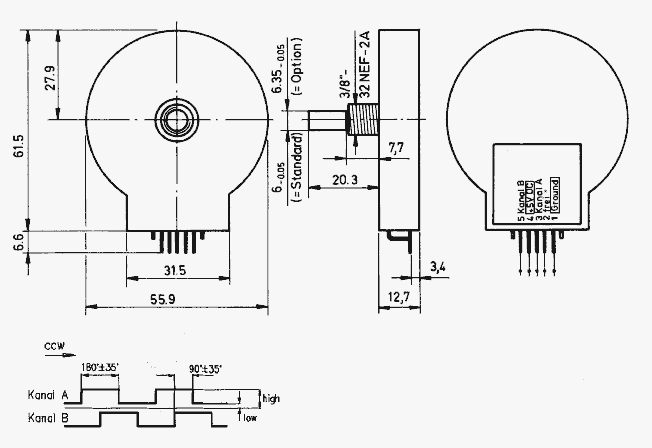

Encoder, große Ausführung

-- 1000, 1024, 2000 oder 2048 Linien pro Umdrehung
-- Auflösung: 4000, 4096, 8000 oder 8192
-- Durchmesser: 56 mm
-- Wellendurchmesser: 6.00 mm oder 1/4"


Encoder, big model

-- 1000, 1024, 2000 or 2048 lines per revolution
-- Resolution: 4000, 4096, 8000 or 8192
-- Diameter: 56 mm
-- Shaft diameter: 6.00 mm or 1/4"

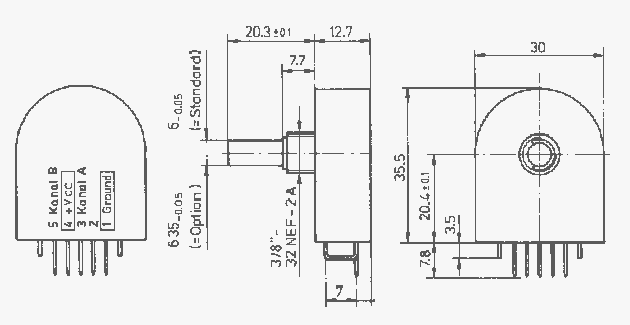

Encoder, kleine Ausführung

-- 256, 1000 oder 1024 Linien pro Umdrehung
-- Auflösung: 1024, 4000 oder 4096
-- Durchmesser: 30 mm
-- Wellendurchmesser: 6.00 mm oder 1/4"


Encoder, small model

-- 256, 1000 or 1024 lines per revolution
-- Resolution: 1024, 4000 or 4096
-- Diameter: 30 mm
-- Shaft diameter: 6.00 mm or 1/4"

Reibräder, passend zu den Encodern
Material: Acetal, Nabe aus Messing, mit Madenschraube, O-Ring aus VITON.

Friction wheels for encoders
Material: Acetal, insert brass, with set screw, VITON ring.

Wir bieten folgende Versionen an:  We offer the following versions:
Rad-Durchmesser
Wheel Diameter
Bohrungs-Durchmesser
Bore Diameter
41.3mm  6mm
54.0mm 6mm
1.125" (28.6mm) 1/4" (6.35mm)
1.625" (41.3mm) 1/4" (6.35mm)
2.125" (54.0mm), 1/4" (6.35mm)
2.625" (66.7mm), 1/4" (6.35mm)

Wir haben auch Reduzierhülsen um Reibräder mit 6.35mm Bohrung auf 6mm Achsen zu montieren.
We also have bore reducers for mounting wheels with 6.35mm bore on 6mm shafts.

Hier sehen Sie ein Beispiel, wie man einen Winkelencoder mit einem Reibrad an eine Montierung (in diesem Fall die alte Vixen ATLUX-Montierung) ankoppeln kann.
Der Encoder (1) ist an einem beweglichen Arm (2) befestigt, welcher auf einer Achse (3) drehbar und spielfrei gelagert ist. Der Arm wird mit einer Feder (4) vorgespannt, so daß das Reibrad (5) mit konstanter Kraft gegen den Teilkreis (6) gedrückt wird. Auf dem Reibrad befindet sich ein O-Ring. Bitte beachten Sie, daß wir nur die Encoder mit Kabeln liefern, nicht jedoch die übrigen im Foto gezeigten mechanischen Teile.
This is an example how to drive the encoder with a friction wheel. (old Vixen ATLUX mount)
The encoder (1) is mounted on a movable lever (2), which can turn around an axis (3). The lever is preloaded with a spring (4), so that the friction wheel (5) is pressed against the setting circle (6) with a constant force.
There is an O-ring on the friction wheel.
Please note that we supply only the encoders with cables, but not all the other mechanical parts shown in this picture.

Die Preise finden Sie in der PreislisteYou find the prices in the price list.
